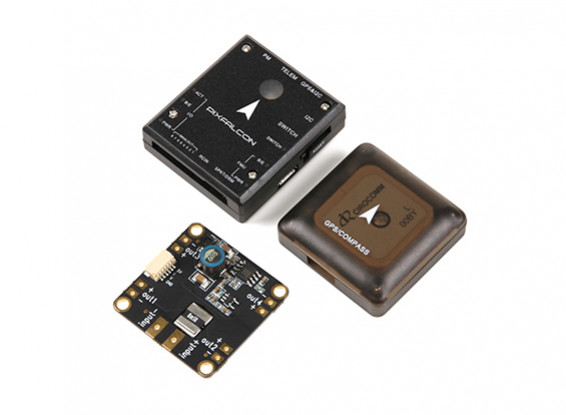

PixFalcon Micro PX4 Autopilot Plus Micro M8N GPS und Mega PBD Power Module (für den Großhandel)

Der PixFalcon Micro PX4 Autopilot ist ein Hochleistungs-Modul für Starrflügler, Multi-Rotoren, Hubschrauber, Autos, Boote und jede andere Roboter-Plattform, die sich bewegen können. Es kann als eine abgespeckte Version des beliebten PixHawk High-End-Autopilot von High-End-Forscher, Amateure und Industriedesigner begünstigt anerkannt werden, aber es ist ein kompakter und leichter Einheit.
Es wird mit den gleichen Funktionen und Spezifikationen wie sein großer Bruder vollgestopft, aber die geringere Größe macht es kompatibel mit Modellen und Designs, die eine begrenzte Menge an Speicherplatz.

Eingeschlossen in dieser Reihe ist der PX4 PixFalcon Flugregler, die neueste Micro M8 GPS-System, das eine hohe Empfindlichkeit und minimale Aufnahmezeiten und die Power Module bietet, die sowohl eine Möglichkeit beinhaltet, um an die Macht Ihr PX4 und Zubehör sowie Bericht Batteriespannung und Strom zurück der Flugregler für die Protokollierung und Telemetriedaten.

Eigenschaften:
• Integrierter Summer
• 168MHz / 252MIPS Cortex-M4F
• 14 PWM / Servo-Ausgänge (8 mit ausfallsicheren und manuelle overide, 6 auxilary, hohe Leistung kompatibel)
• Reichlich Anschlussmöglichkeiten für Peripheriegeräte zusätzlich (UART, 12C)
• Backup-System für In-Flight-Recovery und manuelle overide mit dedizierten Prozessor und Stand-alone-Stromversorgung (Starrflügler Nutzung) Intergrierter
• Backup-System integriert Mischen, eine konsistente Autopilot und manuelle overide Mischarten (Starrflügler Verwendung)
• Integrierter Sicherheitsschalter und externen Sicherheitsschalter
• Multi-Farb-LED-Sichtanzeige
• MicroSD-Karte für hohe Rate Protokollierung über längere Zeiträume
• ubox Super Präzision Micro M8 GPS
• Mega Power Distribution Board Power Module mit 5,3V 3A UBEC

Specs (Processor):
32bit STM32F427 Cortex M4-Core mit FPU
168MHz
256KB Ram
2MB Flash-
32bit STM32F 103 Failsafe Co-Prozessor

Specs (Sensor):
ST Micro L3GD20H 16bit Gyroskop
ST Micro LSM303D 14bit Accelerometer / Magnetometer
Invensense MPU 6000 3-Achsen-Beschleunigungssensor / Gyroscope
MESS MS5611 Barometer

Specs (Interfaces):
1 x UART Serial Port
Spektrum DSM / DSM2 / DSM-X® Satelliten kompatibler Eingangs
Futaba S BUS® unterstützte Input / Output
PPM Summensignal-Eingang
12C
Interne Micro USB-Anschluss

Specs (Power System Protection):
Ideal Strom Muliplexer mit automatischer Strombegrenzung
Alle Peripherieausgänge sind Überstrom geschützt

Specs (Verteilung Power Module)
Montagebohrung: 30mm * 30mm
Gewicht: 5,8 g
Zellen: 4s max
BEC: 3A 5.3V

Alle Eingänge ESD-Schutz

Specs Größe:
Größe: 38x43x12mm
Gewicht: 15,8 g

Spannung Bewertungen:
Power Module Input: 4.1 ~ 5.5V
USB - Energien - Eingang: 4.1 ~ 5.5V
Servo - Schiene Eingang: 0 ~ 10V (Servo - Rail - Eingang von PixFalcon erkannt wird)

Hinweis: PixFalcon können doppelt redundante an der Stromversorgung, wenn zwei Stromquellen versorgt werden. Die 2 Schienen sind: Power-Modul-Eingang und USB-Eingang.

im Lieferumfang enthalten:
PixFalcon Micro PX4 Autopliot
Multi-Ausgangskabel
RCIN Kabel
Schutzschalter
4-Pin-Kabel
6-Pin-Kabel
USB-Kabel
Micro-SD-Karte
M8 GPS
Power Distribution Power Module

Bitte beachten Sie unter Registerkarte "Dateien" für die manuelle.

* PX4 / Pixhawk ist eine unabhängige, Open-Source, Open-Hardware-Projekt ein High-End-Autopilot zu den akademischen, Hobby und Industrie auf die Bereitstellung Ziel (BSD-Lizenz)

** Der Verweis auf APM bezieht sich auf das ArduPilot Projekt, eine Familie von Open-Source-Autopiloten auf der Basis des Arduino Open-Source-Computing-Plattform, entwickelt von 3DR und der Open Source Community. Es besteht aus einer Auswahl von ArduPilot Mega (APM) Elektronik und eine Reihe von Software-Aktualisierungen für verschiedene Fahrzeuge und wird von einer Open-Source-Creative-Commons-Lizenz geregelt.
