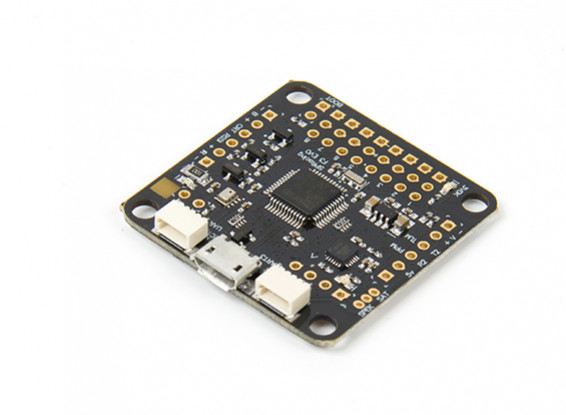

Control de vuelo EVO Racing F3

El controlador de vuelo F3 Racing EVO tiene características que lo convierte en el tablero de opción para su próximo multirotor (aviones no tripulados) corredor de construcción. Ha sido diseñado para ofrecer un rendimiento impresionante vuelo en un paquete listo carrera apilable. Cuenta con los últimos sensores, cronometraje y tecnología de registro respaldados por excelentes opciones de conectividad, todo esto a un precio muy asequible. Con un sistema de carrera de tiempo transpondedor del F3 EVO Pro ha sido diseñado con el corredor serio en mente. Analizar sus carreras y vuelo de telemetría / caja negra registros utilizando la incorporada en el zócalo para tarjetas micro SD. La F3 EVO le da todas las características que necesita para el corazón de su multirotor si usted es un corredor de FPV, aviador acrobático o haces fotografía aérea, que es la elección perfecta.

La F3 Racing Evo se ejecuta el software de código abierto Cleanflight de control de vuelo (FC) que tiene una creciente comunidad de desarrolladores y usuarios amistosos. Al ser de código abierto significa que usted también puede contribuir al sistema. El hardware fue diseñado por el desarrollador principal de Cleanflight a ser más capaz que la anterior generación de placas basadas STM32F1. La F3 EVO utiliza un diseño similar a las tablas F3 Acro y Deluxe, los pasadores de pila, salidas ESC / Servo y conectores están en la misma ubicación para la compatibilidad máxima de instalación con los productos existentes.

En conclusión, el F3 EVO utiliza tecnologías de procesador, sensores y software avanzadas para hacer su multirotor (aviones no tripulados) vuela como si fuera sobre raíles. El software permite Cleanflight la precisión de vuelo que necesita para competir con FPV rápido. utiliza el procesador ARM Cortex-M4 72Mhz CPU con coprocesador matemático (FPU) para los cálculos de vuelo eficientes que consiga más en menos tiempo. Los sensores de giroscopio y acelerómetro están conectados al bus SPI rápido, esto permite que el software para obtener más datos incluso más rápido para ayudar a estabilizar su arte aún mejor. La lista de características y especificaciones sigue y sigue, busque en la pestaña "Archivos" para el manual y la lista Características.

caracteristicas:
• Procesador STM32 F3 siguiente generación y rápida núcleo ARM Cortex M4
• Ranura para tarjeta Micro SD para flauta de pico cuadro negro
• transpondedor de carreras construido en, sólo se conecta y raza y tienen sus tiempos de vuelta registrados
• Cuenta con la última acelerómetro, giroscopio y Mag / Baro Brújula y / Altitud tecnología de sensores
• Utiliza conectores macho para las principales conexiones para una excelente durabilidad accidente (suministrado)
• 8 líneas de salida PWM para ESC y el servo de
• Es compatible con la conexión directa del SBus, SumH, SUMD, Spektrum 1024/2048, receptores XBUS
• Es compatible con la conexión directa de los receptores de satélite 3.3V Spektrum
• entrada del receptor PPM Dedicado
• 3 puertos serie, éstos no se comparten con la toma USB
• Puerto de telemetría
• toma USB Micro
• salida dedicada para el LED programable de
• Puerto 12C dedicado para la conexión de la pantalla OLED
• Control de la batería de tensión y corriente
• Supervisión RSSI, analógica o PWM
• Puerto del zumbador para avisos y notificaciones audibles
• Puerto de depuración amigable desarrollador (documento de trabajo) y la selección del modo de arranque
• El diseño simétrico para la instalación de cableado ordenado
• zócalos JST SH-12C única para, UART2 y SWD. UART2 también a través de pasadores agujero
• intermitente a través de USB o un puerto serie
• Diseño apilable, ideal para la integración con OSD y de los cuadros de distribución de energía
• Std montaje, de 36 mm x 36 mm 30,5 mm con agujeros de montaje
• LED para 3V, 5V y el estado

Especificaciones de hardware:
• STM32F303 CPU, FPU 72Mhz inc
• Ranura para tarjeta micro SD (SD / SDHC de hasta 32 GB)
• MPU9250 acelerómetro / giroscopio / brújula conectada a través de SPI
• barómetro BMP280
• 1 IR LED y código único para transpondedor raza
• toma micro USB para configuración y programación ESC
• 3 LEDs para 3V, 5V y de estado (verde, azul, rojo)
• Se suministra con conectores macho en ángulo recto y derecho
• 8 x 3 pines a través de los agujeros para conectores macho para conexiones ESC / Servo
• 1 x 2 clavijas a través de los agujeros para conectores macho para UART1 RX / TX
• 1 x 6 pines a través de los agujeros para conectores macho para UART2 / PPM / Telemetría / Lipo (para el plomo de serie RX / SBus / PPM estándar)
• 1 x 4 pines a través de los agujeros para conectores macho para UART3
• 1 x 6 pines a través de los agujeros para conectores macho para conexiones IR LED / LED de la tira, RSSI, seguimiento y zumbador actual
• 1 x 3 pines a través de agujeros de conector JST-ZH los receptores de satélite Spektrum (conector suministrado)
• 1 x 4 pines montado encima zócalo JST SH-12C para
• 1 x 4 pines montado encima zócalo JST-SH para UART2 / PPM
• 1 x 4 pines inferior montado zócalo JST-SH para la depuración SWD
• 1 x 2 pines a través de agujeros de puente BOOT

Especificaciones:
Peso: 5 g
Dimensiones: 36 mm x 36 mm
Orificios de montaje: 30,5 mm
